Prvá rekonštrukcia rádia

Rád by som predstavil svoj prvý pokus o reštaurovanie NAOZAJ STARÉHO rádia. Rádio som kúpil v lete od pána M. Štepánka, zberateľa z Nemecka, spolu s ďalšími exponátmi jeho zbierky. Žiaľ o pôvode rádia mi nevedel povedať nič, po preštudovaní väčšieho množstva odbornej literatúry (najmä Rádioamatér z 20-30 tých rokov) usudzujem, že sa jedná o výrobok veľmi zdatného amatéra. Schému, ani žiadnu podobnú (so 4-mi elektrónkami + usmerňovačkou a s dvoma variometrami , pričom každý je ladenými na spoločnej ose s otočným kondenzátorom - viď https://www.radiohistoria.sk/Oldradio/main.nsf/wdocu/0000436 ) som nikde nenašiel.

Popis reštaurovania:

Keďže rádio bolo temer úplne kompletné, okrem hlavného vyhladzovacieho kondenzátora (ktorého rozmery ale boli jasné, nakoľko ostala v rádiu jeho úchytka), jedného gombíka a usmerňovacej elektrónky, ako hlavnú prioritu som si stanovil, že rádio musí byť funkčné. Našťastie všetky 4 elektrónky v rádiu boli vo vynikajúcom stave – jedna mala emisný tok 120%, dve po 100% a jedna 80%.

Postup prác bol nasledovný:

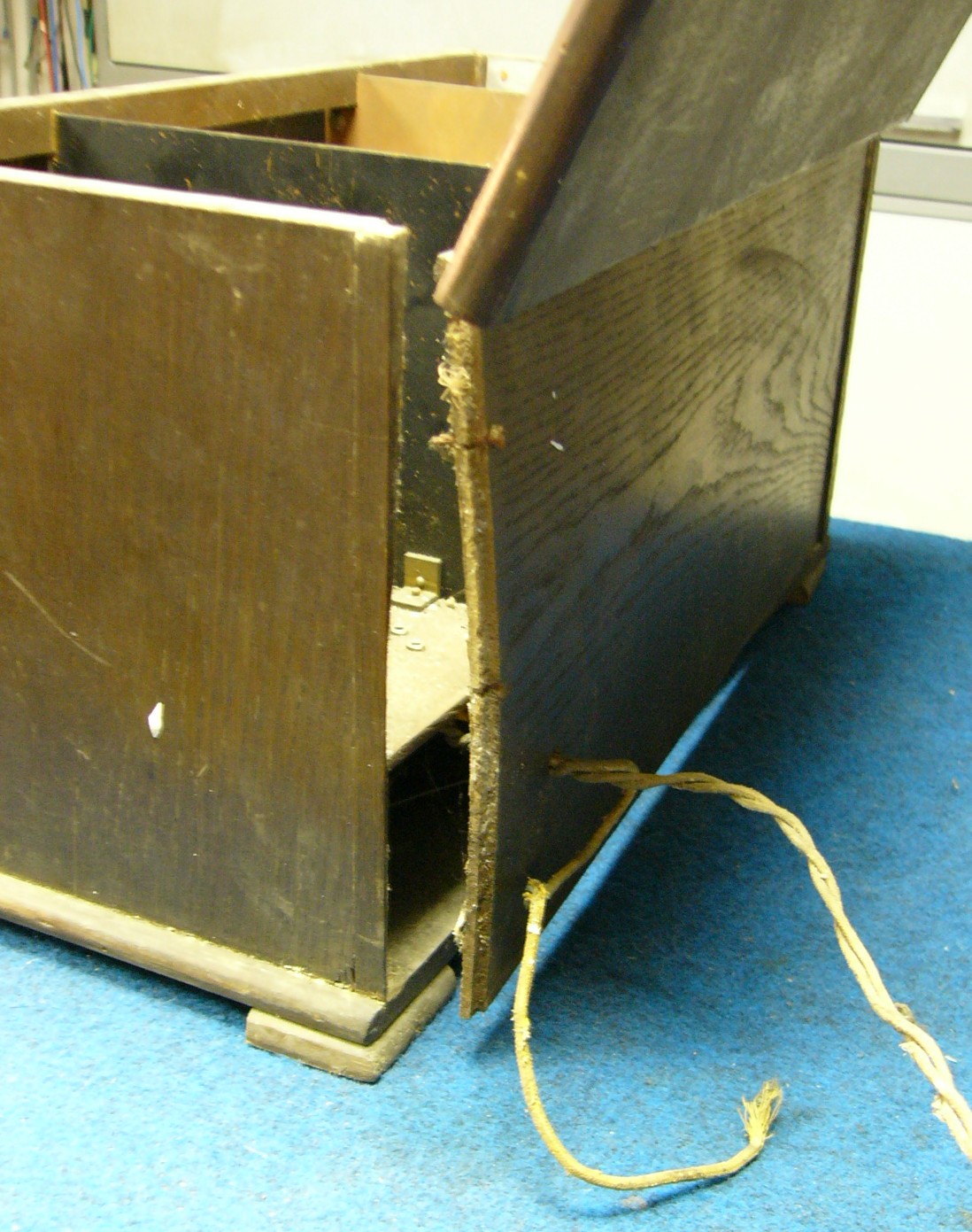

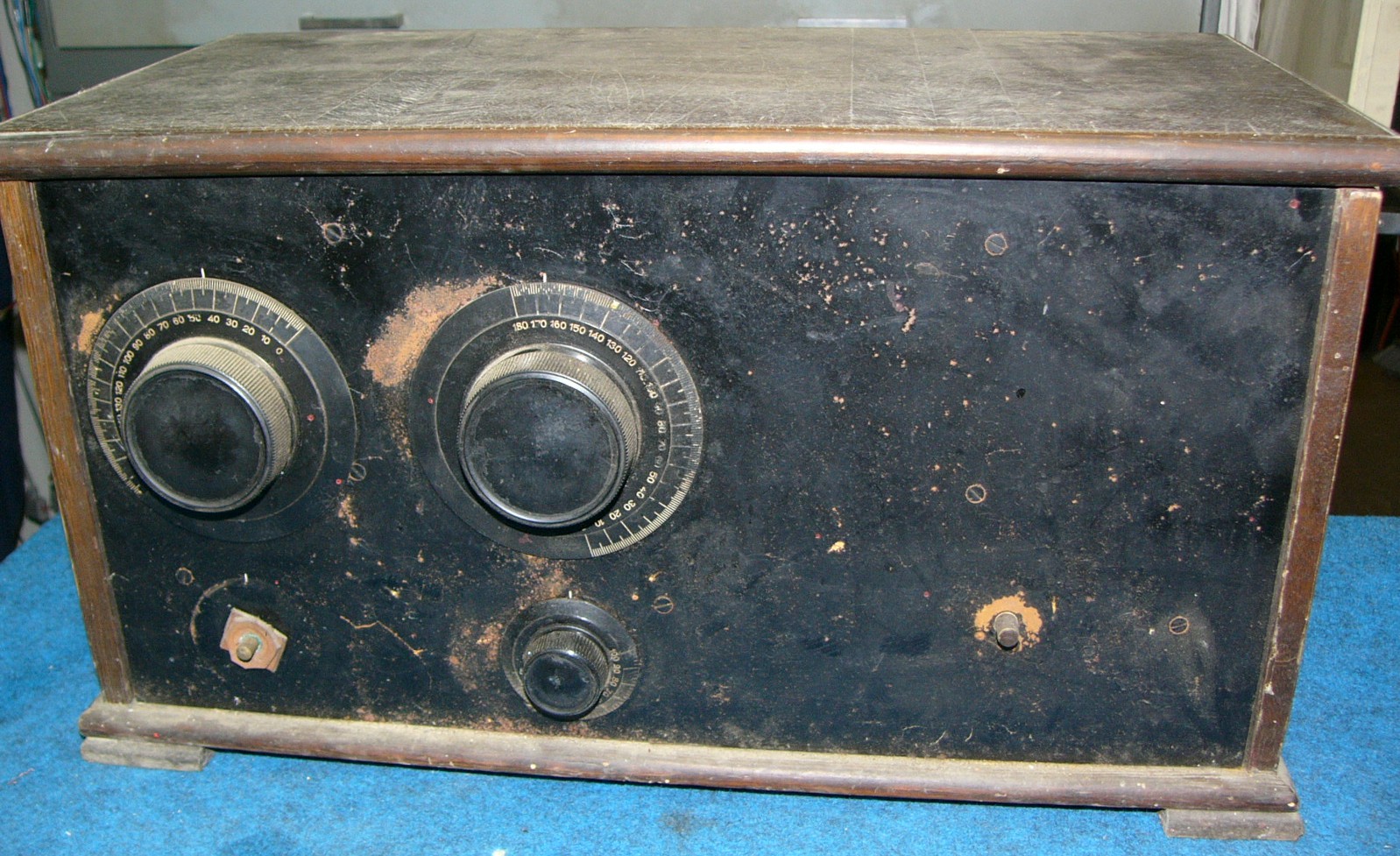

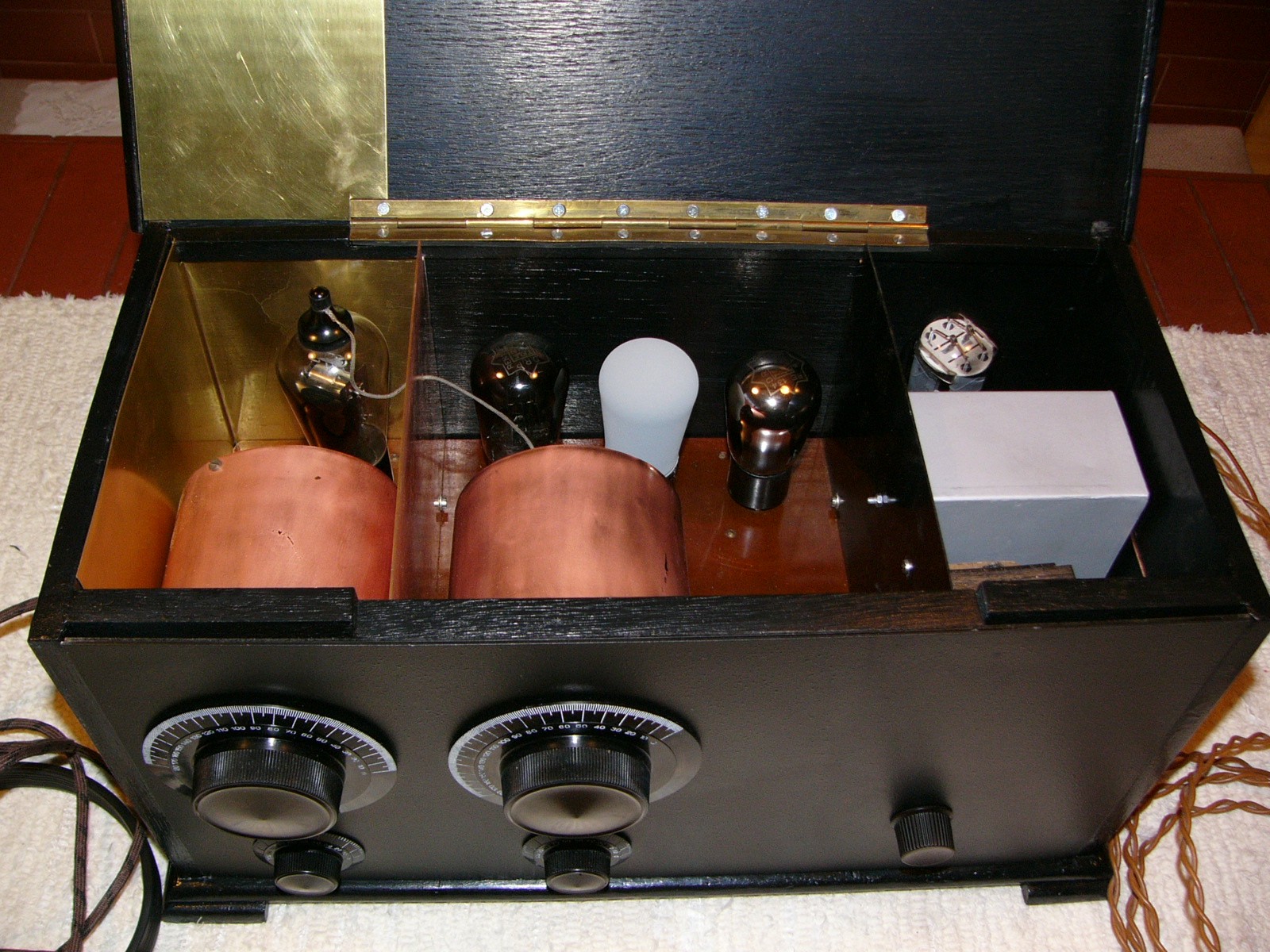

• oprava drevenej skrinky – zalepenie a výmena častí napadnutých červotočom, očistenie, ošmirgľovanie, namorenie, nalakovanie a výmena tieniacich plechov (pôvodné hliníkové boli v miestach kde sa dotýkali klinčekov úplne zoxidované). Nakoľko pôvodnú farbu som nevedel určiť a aj po ošmirgľovaní boli steny nerovnakej farby, použil som ako moridlo čierny eben. Ako som zistil toto moridlo bolo aj v 20-tych rokoch často používané. Potom som viackrát prelakoval skrinku PamLakom. Napriek tomu s leskom nie som spokojný – no čo, treba sa učiť.
• výroba repliky gombíka so stupnicou (ten malý vpravo) podľa návodu https://www.radiohistoria.sk/Oldradio/main.nsf/wdocu/0000076 . Úplne bez problémov. Ako farbivo som použil moridlo na drevo „Lignur“ farby eben, nakoľko práškové farby už iné asi nedostať. Drážky sú na bielo zvýraznené Latexom (týmto ďakujem pánovi Cingelovi za dobrú radu).

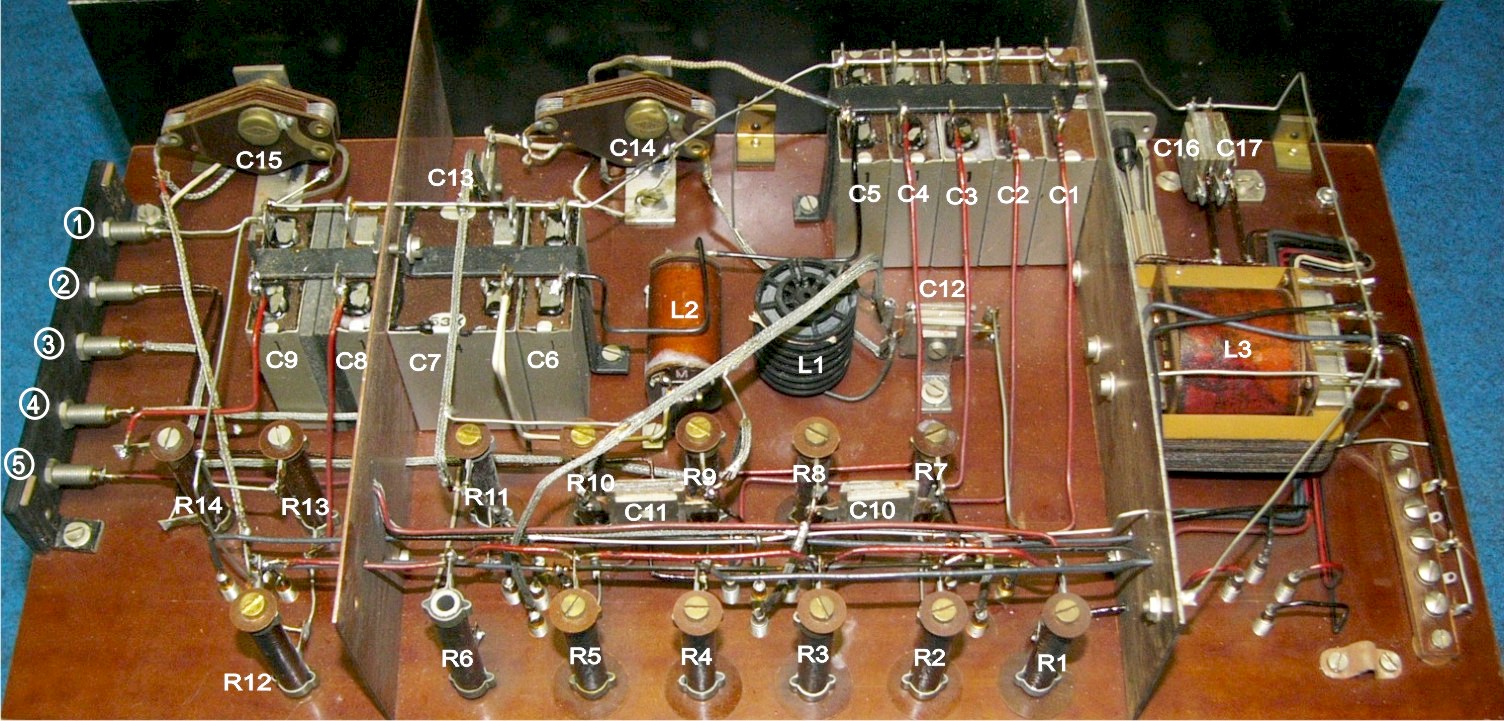

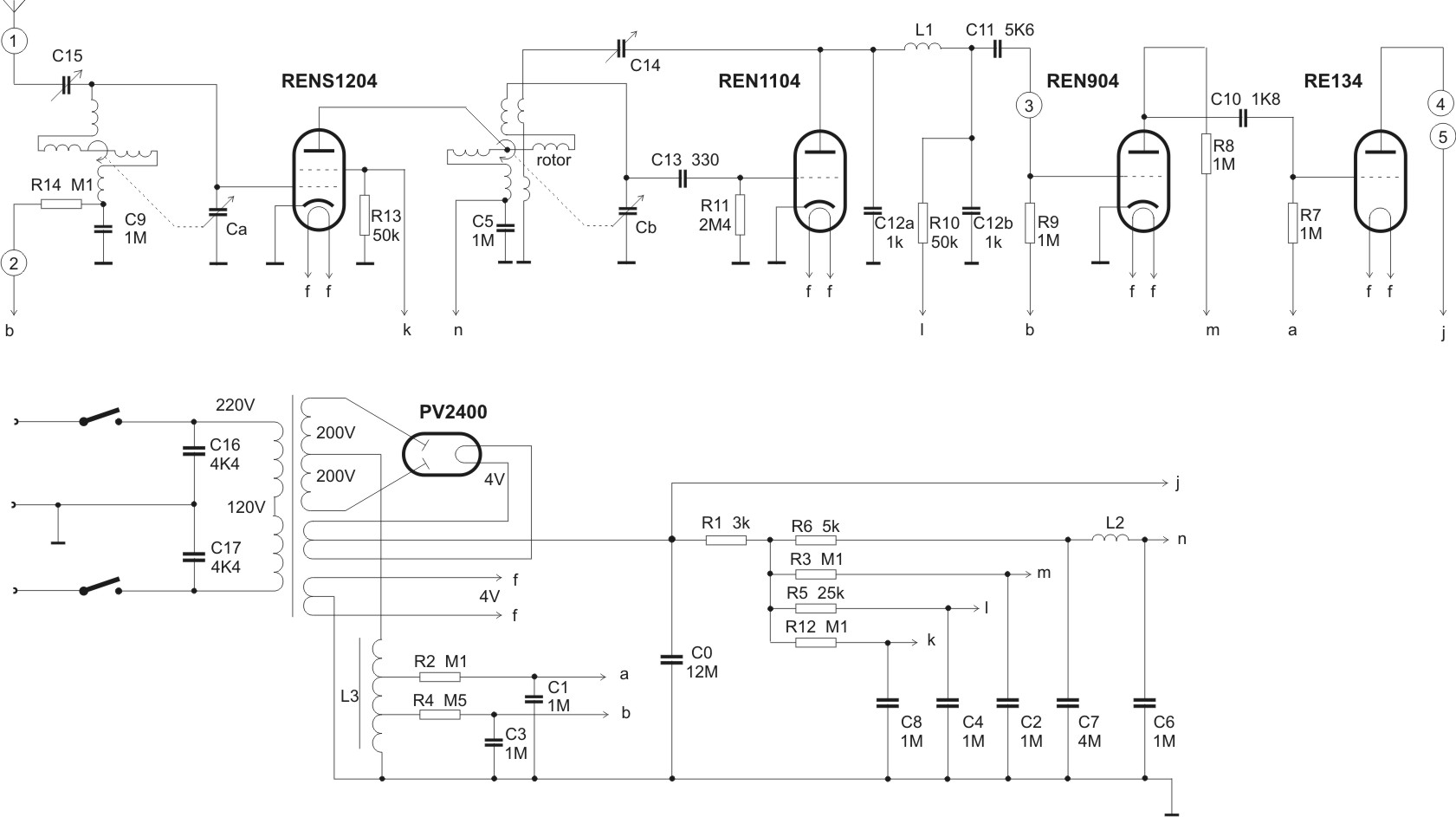

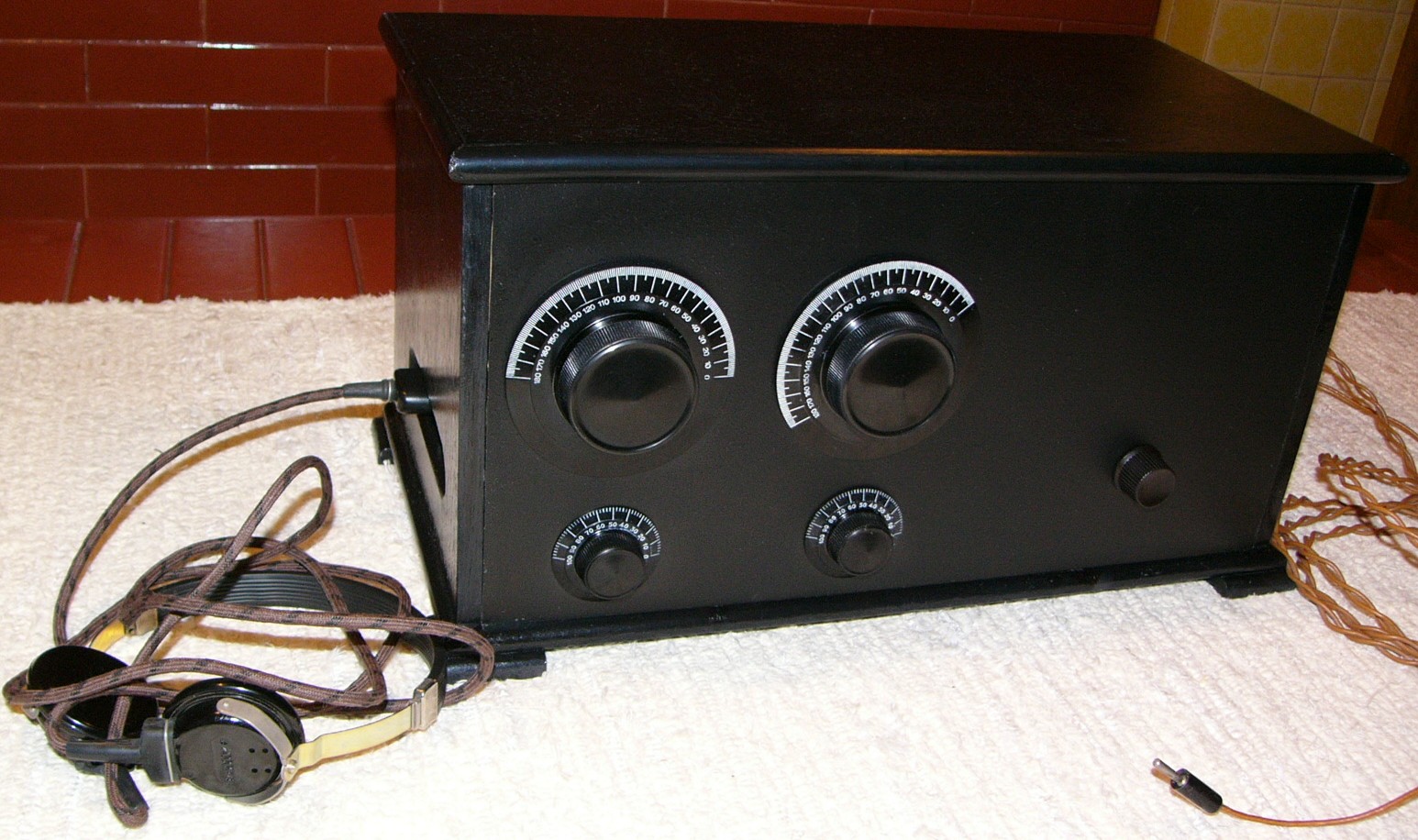

• zakreslenie schémy, oprava vadných súčiastok - všetky zvitkové kondenzátory 8 x 1M a 4M mali zvod. Najlepšie mali cca 2MΩ, niektoré len desiatky kΩ. Je zaujímavé, že amatérsky vyrábané kondenzátory – sľudové (C10-C13, C16-C17, pekne ich vidno na obr. 4), boli všetky bezchybné. Taktiež všetky odpory boli bez chyby. Kondenzátory (krabicové) som opravil tak, že som ich teplovzdušnou pištoľou nahrial, rozobral a dovnútra vložil nové zvitkové – paralelne M68 + M47 (1M sa nevmestili). Zo schémy je vidno, že asi najväčšie problémy mal konštruktér s vyhľadením napätí – elektrolyty ešte neboli. Čísla v krúžku sú zdierky naboku truhličky – načo je vyvedená 2 a 3 zatiaľ neviem. Do 4 a 5 som zapojil klasické 4kΩ sluchátka. Ku podivu, zemnenie na zdierku vyvedené nie je, je vyvedené samostatným vodičom pri sieťovej šnúre. Vytváranie záporného predpätia na L3 je tiež zaujímavé.

• povrchová úprava elektrónky REN 904. Uvedená elektrónka mala povrchový lak na cca 80% zničený. Na jej nastriekanie som použil prípravok na tzv. „studené zinkovanie“ ZINGA, obsahujúci 95% zinku. Uvedený prípravok používam aj na úpravu skorodovaných šasi a iných kovových dielov. https://www.techpark.sk/technika-62009/zinga-unikatny-system-studeneho-zinkovania-ocelovych-vyrobkov.html
• oživenie – po oprave spomínaných kondenzátorov, odstránení štyroch studených spojov (možno konštruktér používal kyselinu namiesto kolofónie) a po cca dvojhodinovom laborovaní sa ozvala prvá stanica. Môžem potvrdiť, čo som predpokladal, že naladiť stanicu je na danom rádiu naozaj umenie. Na to, aby stanica hrala, musia byť všetky 4 ovládacie prvky zosúladené. Treba mať na to pravdepodobne určitú prax. Najlepšie je asi začať druhým variometrom a pri prelaďovaní  „doťahovať“ kondenzátorom spätnej väzby. Prvý variometer potom dolaďujeme na maximálnu hlasitosť, rovnako ako anténny väzobný  kondenzátor. Po naladení stanice si samozrejme opíšeme údaje zo všetkých štyroch gombíkov, aby sme sa nabudúce toľko netrápili. Zatiaľ som frekvenčný rozsah ladenia nezistil – tlačil termín odovzdania prihlášky.

Okrem „pohrania sa“ za účelom zistenia, že čo všetko sa dá chytiť, bude treba nájsť inú usmerňovačku – ono to síce chodí, ale použitá PV2400 (ako som spomenul usmerňovačka chýbala a tak som použil nožičkovú takú, čo som mal a ktorá si nevyžadovala žiadne úpravy) má odber na žeravení 3A, s čím má sieťové trafo problémy.
